Windows10でMSX BASICを楽しもう！２

今回もMSX BASICのプログラミングをWindows上で楽しむためのフリーソフトを紹介したいと思います。

・BMP to MSX
サイト：HRA's room
ダウンロードページ：http://www5d.biglobe.ne.jp/~hra/software/bmptomsx/
引っ越し先：http://hraroom.s602.xrea.com/

BMP形式の画像ファイルを、MSXの画像ファイルへ変換するソフトです。
このソフトのおかげで、MSX実機やエミュレーターでCGツールを使って絵を描く必要がなくなりました。

MSXでCGツールと聞くと、T&E SOFTの「PIXEL2」「PIXEL3」「DD倶楽部」などを思い出す人もいるのではないでしょうか。

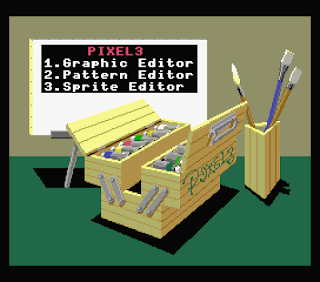

・MSX2 PIXEL3



当時、MSXで絵を描こうとマウスとTAKERUで「PIXEL3」を購入したのですが、サンプルに入っているCGを見て満足して、結局このソフトでは何も描かなかった気がします(^^;

そしてこれがそのサンプル。



雑誌の広告でもよく見た画像ですが、とても16色で描かれているとは思えないほど綺麗ですよね。





では、「BMP to MSX」を使って、Windowsで作成したグラフィックをMSXで表示してみましょう。



１．Windowsでグラフィックを用意



まずは、Windowsで絵を描きます。

SCREEN5用グラフィックの場合、 256×212ドット 16色の絵を用意します。



BMP形式で保存できれば、ソフトはなんでもOKです。

私はPhotoshopElementsを使用しています。



今回はデジタル8色でハイドライドのジムくんを描いてみました。



BMP形式で保存します。

今回はファイル名を"PAGE3HY.BMP"で保存しています。



２．BMP to MSX で変換

BMPtoMSXを起動し、先ほど保存したファイルをドラッグアンドドロップするか、「ファイル」→「ファイルを開く」→ファイルを選択して「開く」で変換します。

この時点で、すでにMSX用グラフィックデータに変換されているのですが、絵の部分をクリックすると、グラフィックモードやパレットなどを指定することができます。

今回はSCREEN5用のデータを作成したいので、MSX用モードに「SCREEN5」を指定します。
また、パレットは16色指定できますが、色番号0は透明色として使用します。
ゲームなどで透明にしたい色をCOLOR=0（左上）の位置にドラッグして移動し、COLOR=0に「設定色を使用」に変更します（色の上に「HOLD」と表示されます）。



同様に、他の色番号も指定したい色を配置して、「設定色を使用」に変更することができます。
今回は、デジタル8色（0=黒、1=青、2=赤、3=紫、4=緑、5=水色、6=黄、7=白）の並びに変更した後、紫を透明色にしたいので、黒と入れ替えています。



パレット出力に「画像に統合（COLOR=RESTORE用）」を指定します。



この後、「再変換」ボタンをクリックすると、設定したパレットで保存されます。

今回は、”PAGE3HY.BMP”を変換したので"PAGE3HY.SC5"というファイルで保存されています。





３．MSX用のディスクイメージに保存



作成されたファイルをMSX用のディスクイメージに保存します。

ディスクイメージの作成や保存の仕方は、前回の記事をご参考ください。



４．MSXでグラフィックデータの読込



プログラムは次のようになります。



・BLOAD.BAS（MSX2,MSX2+,MSX turboR）

10 SCREEN 5
20 BLOAD"PAGE3HY.SC5",S
30 COLOR=RESTORE:COLOR 15,0,0
40 IF INKEY$="" THEN 40
50 END

・解説

10　スクリーンモード
20　グラフィックデータの読込
30　パレットテーブルを画像に統合されたデータに変更
40　入力待機

MSXでグラフィックデートを読み込むには、BLOAD命令を使用します。

また、カラーパレットをグラフィックデータに統合されたデータに変更するには、COLOR=RESTORE命令を使用します。



・実行画面
